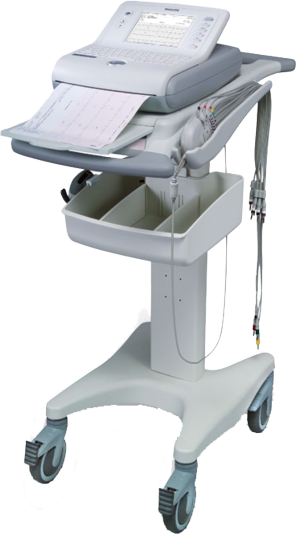

Компактный, легко транспортируемый кардиограф Page Writer Trim II снабжен удобным монохромным дисплеем с исключительно высоким разрешением. Кардиограф PageWriter Trim II укомплектован тележкой, а для облегчения транспортировки расходных материалов и принадлежностей — лотком.

Быстрое получение и распространение информации
Для оптимизации клинической эффективности информация о пациенте может быть быстро введена с помощью имеющейся на приборе буквенно-цифровой клавиатуры или дополнительно приобретаемого сканера штрих-кодов. Рукоятка настройки позволяет пользователям быстро перемещаться между экранами данных.

Новый цифровой модуль интерфейса пациента снабжен диаграммой отведений с цветовой кодировкой, помогающей легко и быстро ориентироваться в электродах. Каждый провод отведения можно удалять и заменять по отдельности, что способствует минимизации эксплуатационных расходов.

Общие сведения

Регистрации ЭКГ

• Регистрация сигнала ЭКГ детей и взрослых осуществляется не более чем в 12 отведениях.
• Отображение в реальном времени, в том числе ФИО и идентификатора пациента.
• Автоматическое и настраиваемое обнаружение импульсов кардиостимулятора.

Метроном

• Функция метронома с настраиваемыми параметрами используется для проведения двухступенчатой пробы Мастера.

Контроль качества ЭКГ

• Индикаторы контроля сигнала ЭКГ в реальном времени незамедлительно предоставляют информацию и расположении отключенных или недействующих электродов.
• Частотные фильтры артефактов, переменного тока и верхней и нижней границы. Запоминание и передача ЭКГ
• Кардиограф PageWriter Trim II обладает памятью, достаточной для хранения 50 ЭКГ, которые могут быть быстро переданы посредством приобретаемых дополнительно модема, CF-карты или подключения по локальной сети.

Возможность предварительного просмотра

• Полноэкранный просмотр отчетов ЭКГ по мере их готовности позволяет оценивать качество до печати.

Технические характеристики

Регистрации ЭКГ

• В реальном масштабе времени в 12 отведениях
• Автоматическая (12 отведений)
• Ритм (до 12 отведений)
• Полная запись (1 отведение)

Клавиатура

• Полноразмерная буквенно-цифровая клавиатура

Дисплей

• Разрешение 640 x 480 пикселов
• Монохромный

Обработка и регистрация сигнала

• 2000 в секунду с электрода (отведения). 24-разрядное аналого-цифровое преобразование обеспечивает разрешение 5мкВ.

Автоматическая частотная характеристика

• 0,05-150 Гц, 0,15-150 Гц, 0,5-150 Гц, 0,05-100 Гц, 0,15-100 Гц, 0,5-100 Гц, 0,05-40 Гц, 0,15-40 Гц, 0,5-40 Гц

Частотная характеристика ритма

• 0,05-150 Гц, 0,15-150 Гц, 0,05-100 Гц, 0,15-100 Гц, 0,05-40 Гц, 0,15-40 Гц

Фильтры

• Помех переменного тока.
• Артефактов.
• Верхней и нижней границы

Разрешение принтера

• Цифровой матричный принтер с высоким разрешением с печатью на термобумаге
• 200 точек на дюйм (по оси напряжения) и 500 точек на дюйм (по оси времени) при 25 мм/с,/li>

Форматы отчета

• 3x4 (1R, 3R)
• 6x2 (стандартные, Cabrera)
• Ритм (до 12 избранных отведений и Cabrera)
• Расширенная оценка по 12 отведениям
• Полная запись (1 минута непрерывного сигнала с 1 избранного отведения)
• Pan-12 (Cabrera)
• 12x1 (стандартные, Cabrera)

Емкость аккумулятора

• В обычных условиях — 40 электрокардиограмм от одной зарядки или 30 минут непрерывной записи ритма
• Во время распечатки ЭКГ работа не прекращается

Зарядка аккумулятора

• Восемь часов до полной емкости

Сетевое подключение (дополнительное)

• Сетевая карта стандарта Ethernet 10 Base-T IEEE 802.3

Характеристики факсимильной связи

• Протокол факс-модема группы 3 класса 1 или 2
• Поддержка факс-модема PCMCIA

Модем (приобретается дополнительно)

• V.90, K56flex, расширенный V.34, V.32bis, V.32, V.22bis и более ранние

Считыватель штрих-кода

• Reads Code 39 Symbology

Хранение ЭКГ

• Память для хранения 50 ЭКГ
• На дополнительной карте PCMCIA 128 МБ — 150 обычных ЭКГ

Форматы файла ЭКГ

• XML и XML SVG
• Сохраняется при 500 Гц

Параметры сети питания

• Переменный ток 100-240 В, 50/60 Гц, 65 ВА (макс.)

Условия эксплуатации

• От 10 до 40 °C
• Относительная влажность от 15 до 80 % (без конденсации паров)
• Высота над уровнем моря до 4550 м

Условия хранения

• От 0 до 50 °C
• Относительная влажность от 15 до 90 % (без конденсации паров)
• Высота над уровнем моря до 4550 м

Размеры кардиографа

• 388 x 310 x 176 мм

Масса кардиографа

• 7.38 кг, включая батарею, модуль пациента, провода отведений, зажимы типа «крокодил», упаковку электродов и пачку бумаги
