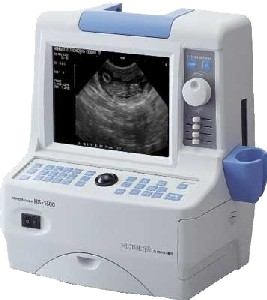

Ультразвуковой аппарат HS-1500

Отличительные особенности сканера

8,4-дюймовый LCD (жидкокристаллический) монитор
портативность и небольшой вес - 6 кг
память на 60 ультразвуковых кадров, возможность архивирования изображения на PC, кинопетля на 41 кадр
широкий спектр относительно недорогих мультичастотных датчиков
отличное качество изображения благодаря передовым технологиям
гамма-коррекция; корреляция кадров, строк
два источника питания: переменного тока и аккумулятор
может использоваться для ветеринарных исследований

Ультразвуковой переносной сканер Honda HS-1500 предназначен для функциональной диагностики в области акушерства, гинекологии, обследования органов абдоминальной области, кардиологии, поверхностных структур, тканей, молочной и щитовидной желёз.

Сканер HS-1500 имеет 3 режима отображения: В; В/В; В/М (в режиме М – 4 скорости протяжки). Оперативные регулировки позволяют оптимитизировать качество изображения. Кроме яркости и контраста регулируется общее усиление в диапазоне 36-100 дБ, чувствительность на разных глубинах (6 регулировок).

Сканер имеет стандартные режимы измерений: расстояния, периметр, площадь, объем с помощью эллипса и обводки, время, скорость и др. Для расчета и калькуляции используются заложенные в сканер акушерские и кардиологические программы. Встроенная флэш-память позволяет запомнить до 60-ти ультразвуковых кадров. Сканер имеет функцию кинопетли на 41 кадр. С помощью интерфейса RS-232С обеспечивается связь с компьютером.

Являясь многофункциональным, аппарат укомплектован полным набором датчиков: линейных, конвексных, микроконвексных, в том числе трансвагинальным и трансректальным. Датчики работают в широком диапазоне частот: от 2,8 МГц до 10 МГц. Одновременно к сканеру может быть подключен один датчик.

Сканер также может работать от встроенного аккумулятора 12V Ni-MH, который заряжается находясь в аппарате.

Характеристики аппарата

Экран монитора	LCD, 8,4 дюйма
Метод сканирования	Линейный, конвексный
Инверсия изображения	Вертикальный, горизонтальный
Режимы отображения	В, В/В, В/М (в режиме М – 4 скорости протяжки 1, 2, 4, 8)
Количество элементов датчика	96
Количество каналов	Передача - 32, прием –24
Кривые гамма-коррекции	8 типов
Корреляция кадров	3 уровня
Метод фокусировки при передаче	4-х уровневая динамическая фокусировка
Метод фокусировки при приеме	Динамическая фокусировка в реальном масштабе
Диапазон обследуемых глубин	3,5 МГц: 24см, 18cм, 15 см, 12 см, 9см, 6 см 5,0/7,5/10,0 МГц: 16см, 12см, 10 см, 8см, 6 см, 4 см
Количество градаций серого	256
Динамический диапазон	От 35 до 95 дБ (с шагом 10дБ)
Усиление в режимах В и М	От 36 до 100 дБ (с шагом 1 дБ)
Увеличение изображения	4-х кратное
Регулировка чувствительности по глубине SТС	4 уровня
Режим кинопетли	41 кадр
Встроенная флэш-память	60 кадров
Количество одновременно подключаемых датчиков	1
Источник электропитания	230В, 50/60 Гц переменного тока/встроенный 12V Ni-MH аккумулятор
Габаритные размеры	296х182х348 мм
Масса	6 кг

Применяемые датчики

Cтандартный датчик	HCS-336M Конвексный датчик 2,8/3,5/5,0 МГц, 60R
	HCS-352M Микроконвексный 3,5/5,0/7,0 МГц, 20R
	HLS-338М Линейный датчик 2,8/3,5/5,0 МГц, 80мм
	HLS-375M Линейный датчик 5,0/7,5/10,0 МГц, 50мм
	HLS-313 Линейный датчик 10,0 МГц, 30мм
	HCS-3710MV Трансвагинальный 5,0/7,5/9,0 МГц, 10R
	HLS-375MR Трансректальный 5,0/7,5/10,0 МГц, 50мм
	HLV-375M Ректальный ветеринарный 5,0/7,5/10,0 МГц, 50 мм
	HLV-3212M Линейный ветеринарный 1.5/2.0/3.0 МГц, 120 мм
	HCS-3710M Трансвагинальный ветеринарный 5,0/7,5/9,0 МГц, 10R
